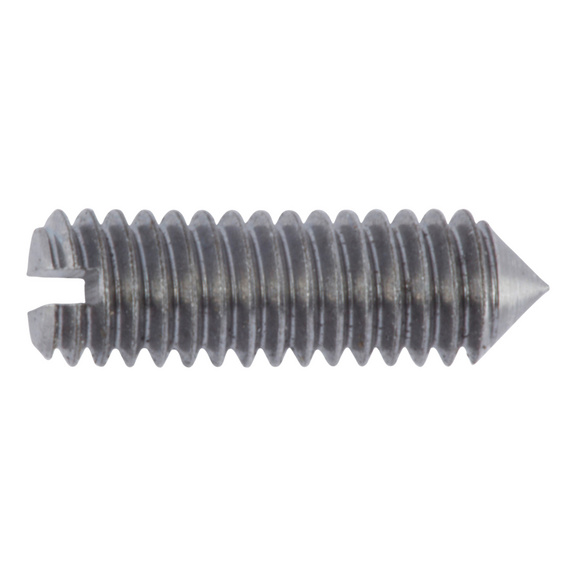

DIN 553 (ISO 7434)- винт с прямым шлицем и конусным коническим концом цинк

Артикул, название товара	Упаковка	Цена, (Розн.), грн
5907601363730 винт установочный (-)/st M12×25-14Hцинк Б ISO 7434	50	657 (за 100 шт.)
5907601560283 винт установочный (-)/st M12×20-14Hцинк Б ISO 7434	50	583 (за 100 шт.)
5907601342797 винт установочный (-)/st M12×16-14Hцинк Б ISO 7434	100	495 (за 100 шт.)
5907601066006 винт установочный (-)/st M10×20-14Hцинк Б ISO 7434	100	394 (за 100 шт.)
5907601363716 винт установочный (-)/st M 8×30-14Hцинк Б ISO 7434	100	350 (за 100 шт.)
5907601560269 винт установочный (-)/st M 8×20-14Hцинк Б ISO 7434	100	298 (за 100 шт.)
5907601065900 винт установочный (-)/st M 8×16-14Hцинк Б ISO 7434	100	233 (за 100 шт.)
5907601312714 винт установочный (-)/st M 8×16-14Hцинк Б ISO 7434	200	233 (за 100 шт.)
5907601333320 винт установочный (-)/st M 8×10-14Hцинк Б ISO 7434	200	193 (за 100 шт.)
5907601543057 винт установочный (-)/st M 6×25-14Hцинк Б ISO 7434	200	291 (за 100 шт.)
5907601138178 винт установочный (-)/st M 6×20-14Hцинк Б ISO 7434	200	262 (за 100 шт.)
5907601560221 винт установочный (-)/st M 6×20-14Hцинк Б ISO 7434	250	262 (за 100 шт.)
5907601333344 винт установочный (-)/st M 6×16-14Hцинк Б ISO 7434	200	238 (за 100 шт.)
5907601560009 винт установочный (-)/st M 5×25-14Hцинк Б ISO 7434	250	267 (за 100 шт.)
5907601363709 винт установочный (-)/st M 5×20-14Hцинк Б ISO 7434	200	238 (за 100 шт.)
5907601560153 винт установочный (-)/st M 5×16-14Hцинк Б ISO 7434	500	237 (за 100 шт.)
5907601560146 винт установочный (-)/st M 5×14-14Hцинк Б ISO 7434	500	208 (за 100 шт.)
5907601560139 винт установочный (-)/st M 5×12-14Hцинк Б ISO 7434	500	208 (за 100 шт.)
5907601560115 винт установочный (-)/st M 5×10-14Hцинк Б ISO 7434	500	178 (за 100 шт.)
5907601312431 винт установочный (-)/st M 5× 8-14Hцинк Б ISO 7434	2000	145 (за 100 шт.)

DIN 553 (ISO 7434)— установочный стопорный винт с прямым шлицем и конусным коническим концом. Винт DIN 553 применяется в машиностроении, приборостроении и прочих промышленно-производственных отраслях.

Винт стопорный DIN 553 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Соответствует ГОСТ 1476-93 и ISO 7434.

Ниже приведены основные размеры и характеристики установочных винтов с прямым шлицем и коническим концом по DIN 553.

DIN 553 (DIN EN 27434, ISO 7434, ГОСТ 1476-93):

Параметры винта		Номинальный диаметр резьбы, d
Параметры винта		М1	М1,2	М1,4	М1,6	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10	М12
Шаг резьбы		0,25	0,25	0,3	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75
Диаметр конического конца, dt, макс.		0,1	0,12	0,14	0,16	0,2	0,25	0,3	0,35	0,4	0,5	1,5	2	2,5	3
Длина винта, l	мин.	2	2	2	2	3	3	4	5	6	8	8	10	12	14
Длина винта, l	макс.	5	6	8	8	10	12	16	20	20	25	30	40	50	60

Данные в таблице указаны в мм.

Дополнительную информацию о технических характеристиках винта можно получить у менеджеров компании.

Стандарт (группа)	DIN 553 (ISO 7434)
Материал	сталь
Класс прочности	14H
Покрытие	цинк
Шлиц	прямой (PL)
Вид резьбы	полная
Тип резьбы	метрическая
Область применения	для машиностроения
Диаметр, мм	2 - 5
Длина, мм	3 - 20
